变频控制柜标准

作者:消防工程师  来源:http://www.suquanv.com/  更新时间:2020-03-31 13:46:24  点击次数:

变频控制柜设计标准

  1.变频控制柜控制柜设计前的要求

  变频控制柜控制柜设计安装前,设计者不仅要考虑变频控制柜控制柜的正常工作条件,还要考虑可能发生的故障条件以及随之引起的故障、可预见的误用以及诸如温度、海拔、污染、湿度、电网电源的过电压和通信线路的过电压等外界影响。一定要了解控制柜的配制、工作方式、工作环境、控制方式、以及客户要求等。

  (1)电机具体参数

  (2)电机的负载特性类型:如a.恒转矩负载、b.平方转矩负载、c.恒功率负载等。

  (3)电机启动方式:如a.三角形启动、b.星形启动、c.降压启动、d.软启动

  (4)工作环境。如现场的温度、防护等级、电磁辐射等级、防爆等级、配电具体参数。

  (5)控制柜安装位置,要合理的考虑变频控制柜控制柜到电机的距离。

  (6)控制柜拖动电机的数量

  (7)工频与节电切换方式:一般为?-Y启动与变频控制柜工作互为备用切换保护。

  (8)控制柜的外围器件的选用。

  (9)控制柜的控制方式:如手动/自动、本地/远程、控制信号的量程、是否通讯组网。

  (10)控制柜的隔离:如强电回路与弱电回路的隔离;采集信号与控制信号的隔离。

  (11)工作场合的供电质量:如防雷,浪涌,电磁辐射。

  2.变频控制柜控制柜布局和器件配置

  下图1-1便是变频控制柜控制柜的基本布局要求:

  图1-1变频控制柜控制柜的基本布局

  变频控制柜控制柜分为壁挂式和落地式两种,变频控制柜控制柜主要器件的配置与选用介绍如下:

  (1)FU-熔断丝:一般都需要添加,不要为了节省成本而省去。选择为2.5~4倍额定变频控制柜电流。注意熔断丝的选择要选快熔类。

  (2)QA-断路器:断路器主要用于电源回路的开闭,且在出现过流或短路事故时自动断开电源。断路器的容量为变频控制柜额定电流的1.5-2倍,断路器的时间特性要充分考虑变频控制柜过载保护的时间特性。

  (3)KM-接触器:接触器主要用于在工频电网和变频控制柜之间的切换,保证变频控制柜的输出端。

  (4)DK-电抗器:选择合适的电抗器与变频控制柜柜配套使用,既可以抑制谐波电流,降低变频控制柜系统所产生的谐波总量,提高变频控制柜的功率因数,又可以抑制来自电网的浪涌电流对变频控制柜的冲击,保护变频控制柜、降低电动机噪声。保证变频控制柜和电机的可靠运行。

  (5)EMI-滤波器:滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去,将来自变频控制柜的高次谐波分量与电源系统的阻抗分离,或者抑制干扰信号从干扰源设备通过电源线传导到外边去。

  (6)另外还包括控制器、电压表、电流表、互感器、信号变送器、直流电源的选用。

  3.变频控制柜控制柜布局的注意事项

  (1)确保控制柜中的所有设备接地良好,使用短和粗的接地线连接到公共接地点或接地母排上。连接到变频控制柜的任何控制设备(比如一台PLC)要与其共地,同样也要使用短和粗的导线接地。最好采用扁平导体(例如金属网),因其在高频时阻抗较低。如下图1-2所示:

  图1-2良好接地

  (2)控制柜低压单元,继电器,接触器使用熔断器加以保护;当变频控制柜到电机的连线超过100m时,当变频控制柜供电源容量大于600KW/A或供电电源容量大于变频控制柜容量的10倍时,建议加进输入输出电抗器。

  (3)确保控制柜中的接触器有灭弧功能,交流接触器采用R-C抑制器,直流接触器采用“飞轮”二极管,装入绕组中。

  (4)如果设备运行在一个对噪声敏感的环境中,可以采用EMC滤波器减小辐射干扰。同时为了达到最优的效果,确保滤波器与安装板之间应有良好的接触。

  (5)电机电缆应与其它控制电缆分开走线,其最小距离为500mm。同时应避免电机电缆与控制电缆长距离平行走线。如果控制电缆和电源电缆交叉,应尽可能使它们按90度角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。

  (6)为了有效的抑制电磁波的辐射和传导,变频控制柜的电机电缆必须采用屏蔽电缆,屏蔽层的电导必须至少为每相导线芯的电导的1/10。

  (7)控制柜应分别设置零线排组及保护地线排组(PE)。接地排组和PE导电排必须接到横梁上(铜排到铜排联接)。它们必须在电缆压盖处正对的附近位置。接地排组额外还要通过另外的电缆与保护电路(接地电排)连接。屏蔽总线用于确保各个电缆的屏蔽连接可靠,它通过一个横梁实现大面积的金属到金属联接。如图1-3所示:

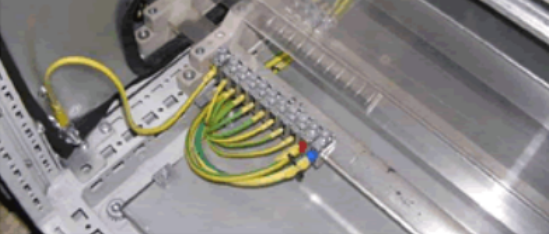

  图1-3零线排组与保护接地排组

  (8)不能将装有显示器的操作面板安装在靠近电缆和带有线圈的设备旁边,例如电源电缆,接触器,继电器,螺线管阀,变压器等等,因为它们可以产生很强的磁场,影响仪器仪表的测量精度。

  (9)功率部件(变压器,驱动部件,负载功率电源等等)与控制部件(继电器控制部分,可编程控制器)必须要分开安装。但是并不适用于功率部件与控制部件设计为一体的产品,变频控制柜和滤波器的金属外壳,都应该与电柜连接,以减少高频瞬间电流的冲击。(10)设计控制柜体时要注意EMC的区域原则,把不同的设备规划在不同的区域中。每个区域对噪声的发射和抗干扰度有不同的要求。区域在空间上最好用金属壳或在柜体内用接地隔离板隔离。并且考虑发热量,控制柜的风道要设计合理,排风通畅,避免在柜内形成涡流,在固定的位置形成灰尘堆积。风扇一般安装在靠近出风口处,进风风扇安装在下部,出风风扇安装在柜体的上部。

  (12)变频控制柜安装的基本要求

  ①变频控制柜最好安装在控制柜内的中部,变频控制柜要垂直安装,正上方和正下方要避免可能阻挡排风、进风的大器件。

  ②变频控制柜上、下部边缘距离,控制柜顶部、底部距离,或者隔板和必须安装的大器件的最小间距,都应该大于150mm。

  ③如果特殊用户在使用中需要取掉键盘,则变频控制柜面板的键盘孔,一定要用胶带严格密封或者采用假面板替换,防止粉尘大量进入变频控制柜内部。

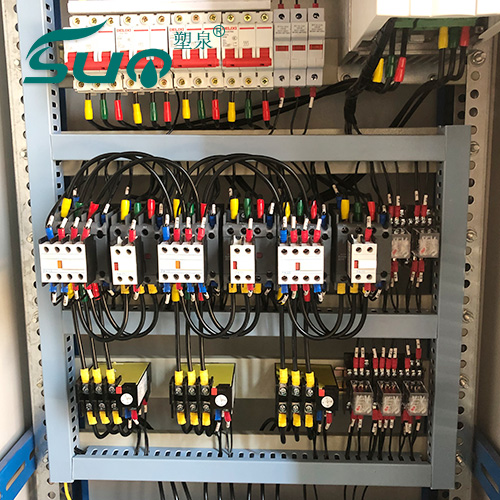

  变频控制柜控制柜安装

  4.变频控制柜控制柜器件的安装

  (1)控制柜内所有器件应按照国家行业标准和用户要求进行安装。组装前首先看清楚图纸及技术要求,必须按照图纸安装。

  (2)认真整理安装图纸中发现的疑难问题,如平面图与系统图不符、管径与导线截面不符、管线途径不明等在参加图纸会审时及时向设计部门提出,力求将图中问题解决在安装以前。

  (3)检查变频控制柜型号、元器件型号、规格、数量等与图纸是否相符;检查变频控制柜、控制器等元器件有无损坏。

  (4)元器件组装顺序应从板前视,由左至右,由上至下。

  (5)组装所用紧固件及金属零部件均应有防护层,对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

  (6)主回路上面的元器件,如滤波器、电抗器、互感器、变频控制柜需要接地,注意断路器不需要接地。

  (7)对于发热元件(例如管形电阻、散热片等)的安装应考虑其散热情况和安装距离应符合规定。额定功率为75W及以上的管形电阻器应横装,不得垂直地面竖向安装,正确地的安装方法如图1-4所示。

  (8)所有电器元件及附件,均应固定安装在支架或底板上,不得悬吊在电器及连线上。

  (9)安装因振动易损坏的元件时,应在元件和安装板之间加装橡胶垫减震。

  (10)接线面每个元件的附近有标牌,标注应与图纸相符。除元件本身附有供填写的标识牌外,标识牌不得固定在元件本体上。

  ①接线端子和进出的电缆、电线每回路应有标志,标号应完整、清晰、牢固,标号粘贴位置应明确、醒目。如图1-5所示:

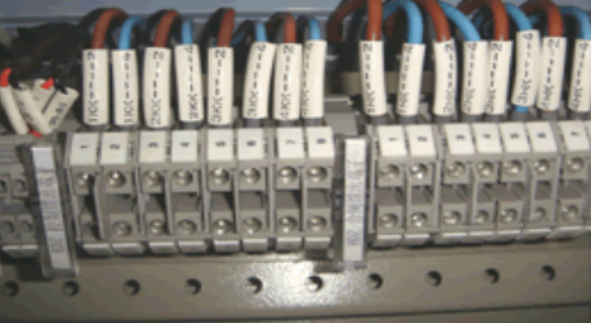

  图1-5标号完整、清晰、牢固

  ②安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方,如下方无位置时可贴于左方,但粘贴位置尽可能一致。

  (11)器件保护接地连续性

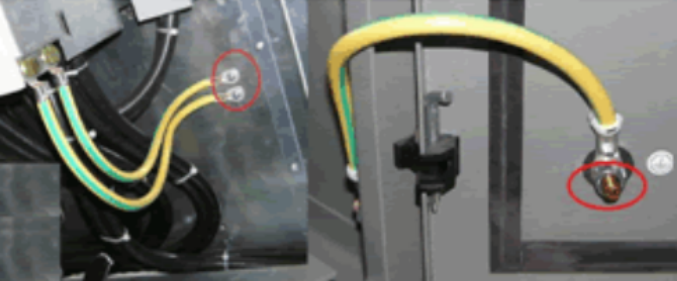

  图1-6器件保护接地连续性

  保护接地连续性利用有效接线来保证,如图1-6所示。柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈,而且要注意将垫圈齿面接触零部件表面,或者破坏绝缘层。门上的接地处要加“抓垫”或“菊花垫“,防止因为油漆的问题而接触不好,而且连接线要尽量短。

  5.变频控制柜控制柜一次回路布线

  (1)变频控制柜控制柜一次回路配线大多采用绝缘导线,如图1-7所示;对于一些大功率大电流变频控制柜控制柜应尽量选用矩形铜母线。

  (2)汇流母线应按设计要求选取,主进线柜和联络柜母线按汇流选取,分支母线的选择应以自动空气开关的脱扣器额定工作电流为准,如自动空气开关不带脱扣器,则以其开关的额定电流值为准。对自动空气开关以下有数个分支回路的,如分支回路也装有自动空气开关,

  仍按上述原则选择分支母线截面。如没有自动空气开关,比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。如果这些都没有,还可按接触器额定电流选取,如接触器也没有,最后才是按熔断器熔芯额定电流值选取。

  (3)导线载流量选择需查询有关文档,聚氯乙烯绝缘导线在线槽中,或导线成束状走行时,或防护等级较高时应适当考虑余量。

  (4)导线应避开飞弧区域。当交流主电路穿越形成闭合磁路的金属框架时,三相导线应在同一框孔中穿过;接线不规范,必须把进入线槽的大电缆外层都剥开,把所有导线压进线槽。

  (5)导线线槽弯处的半径不小于线槽内电缆最小允许弯曲半径,导线最小允许弯曲半径见下表1-2。电缆最小允许弯曲半径(D:为电缆外径)

  序号电缆种类半径(D)

  1无铅包钢铠护套的橡皮绝缘电力电缆10D

  2有钢铠护套的橡皮绝缘电力电缆20D

  3聚氯乙稀绝缘电力电缆10D

  4交联聚氯乙稀绝缘电力电缆15D

  5多芯控制电缆10D

  (7)导线连接在面板和门板上时,需要加塑料管和安装线槽;柜体出线部分为防止锋利的边缘割伤绝缘层,必须加塑料护套。电缆与柜体金属有摩擦时,需加橡胶垫圈以保护电缆,如图1-8所示:

  图1-8变频控制柜控制柜外加塑料护套

  (8)柜体内任意两个金属零部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈,并注意将垫圈齿面接触零件表面,以保证保护电路的连续性。

  (9)导线搭接螺丝应外露2~3扣,螺孔比螺丝大1mm连接面涂电力复合脂,应采用镀锌螺栓并有防松装置,所有的螺栓受力程度应一致。

  6.变频控制柜控制柜二次回路布线

  (1)二次线的连接(包括螺栓连接、插接、焊接等)均应牢固可靠,线束应横平竖直、配置坚牢、层次分明、整齐美观。同一控制柜的相同器件走线方式应一致。如图1-9所示:

  (2)二次线截面积要求:

  ①单股导线不小于1.5mm2

  ②多股导线不小于1.0mm2

  ③弱电回路不小于0.5mm2

  ④电流回路不小于2.5mm2

  ⑤保护接地线不小于2.5mm2

  (3)所有连接导线中间不应有接头;每个电器元件的接点最多允许接2根线;每个端子的接线点一般不宜接二根导线,特殊情况时如果必须接2根导线,则连接必须可靠。如下

     二次线应远离飞弧元件,并不得防碍电器的操作;二次线不得从母线相间穿过。

  (5)电流表与分流器的连线之间不得经过端子,其线长不得超过3米;电流表与电流互感器之间的连线必须经过试验端子。

  (6)控制用屏蔽电缆线的连接

  ①拧紧屏蔽线至约15mm长为上;

  ②用线鼻子把导线与屏蔽压在一起;

  ③压过的线回折在绝缘导线外层上;

  ④用热缩管固定导线连接的部分。

  (7)控制用电缆线连接的注意事项

  ①控制用的电缆线最好使用屏蔽电缆;

  ②模拟信号和数字信号的传输电缆应该分别屏蔽和走线;

  ③模拟信号的传输线和低压数字信号线应使用双屏蔽的双绞线,也可以使用单屏蔽的双绞线。

  ④信号线最好只从一侧进入电柜,信号电缆的屏蔽层双端接地,在不影响操作和安装条件下,信号电缆线应避免过长;

  ⑤不要将24VDC和115/230VAC信号共用同一条电缆槽。

  7.变频控制柜控制柜维护和检修

  (1)检查变频控制柜控制柜周围环境,利用温度计,湿度计,记录仪检查周围温度-10°C~+50°C,周围湿度90%以下,而且无灰尘、无金属粉尘及通风良好等。

  (2)检查各部件各系统装置是否有异常振动和异常声音。

  (3)观察元件是否有发热的迹象,是否有损伤,连接部件是否有松脱。

  (4)检查端子排是否损伤,导体是否歪斜,导线外层是否破损。

  (5)检查电源电压主回路电压是否正常。对于绝缘测试,可于使用前,拆下电源和电机接线,将端子R、S、T、U、V、W、P+、N-、PB一齐短路,用DC500V级兆欧表测量它们与接地端子间的绝缘电阻,其绝缘电阻≥20M欧为正常。(注:不可随意实施耐压测试实验,它将导致变频控制柜器寿命降低。)

  (6)检查滤波电容器是否泄漏液体,是否膨涨,用容量测定器测量静电容应在定额容量的85%以上;检查继电器和接触器动作时是否有“吱、吱、吱”声音,触点是否粗糙、断裂;
