消防控制柜上所有指示灯的含义介绍

作者:edhsl  来源:塑泉控制柜  更新时间:2019-12-20 18:03:26  点击次数:

消防控制柜,用以接受、显示信息、解决火灾事故报警系统,操纵有关消防设备的机器设备;是消防设备的心血管,都是企业平时消防安全管理方法的神经中枢关键,发生火灾事故后還是救火、援救的应急指挥中心。


消防控制柜那么多灯,它们都有代表什么呢?


1、监管灯:红色,此灯亮表示控制器检测到了外部设备的监管信号,系统处于监管状态。复位控制器后此灯熄灭。


2、工作灯:绿色,当控制器工作时,此灯点亮。


3、主电工作灯:绿色,当控制器由AC220V电源供电工作时,此灯点亮。


4、自动允许灯:绿色,此灯常亮表示系统处于全部允许状态;此灯闪亮表示系统处于部分允许状态;此灯熄灭表示系统处于自动禁止状态。


5、喷洒允许灯:绿色,此灯亮表示控制器处于喷洒允许状态,气体灭火设备可以被手动启动或自动联动;此灯灭表示控制器处于喷洒禁止状态,气体灭火设备不能被手动启动或自动联动。


6、喷洒请求灯:红色,当系统中有气体灭火设备处于延时启动阶段时,此灯点亮,当控制器向气体灭火设备发出启动命令后,此灯熄灭。


7、喷洒启动灯:红色,此灯亮表示控制器已向气体灭火设备发出启动命令。


8、屏蔽灯:黄色,当外部设备(探测器、模块或火灾显示盘、本机警报器)发生故障时,可将它屏蔽掉,待修理或更换后,再利用取消屏蔽功能将设备恢复。有屏蔽设备存在时此灯亮。


9、警报器启动灯:红色,有警报器处于启动状态时,此灯点亮,当停动警报器或警报器消音后,此灯熄灭。


10、火警传输动作/反馈:红色,当系统中有火警信息传输时,该灯闪亮,当接收到火警传输设备的反馈信号后该灯常亮;有新的火警信息传输时,该灯再次闪亮。该灯可反映信息传输的最新状态。


11、气体喷洒灯:红色,此灯亮表示控制器接收到气体灭火设备反馈信号。


12、备电工作灯:绿色,当控制器由备电供电工作时,此灯点亮。


13、调试状态灯:绿色,当控制器处于调试状态时,此灯点亮。


14、自检灯:黄色,当系统中有设备处于自检状态时,此灯点亮。

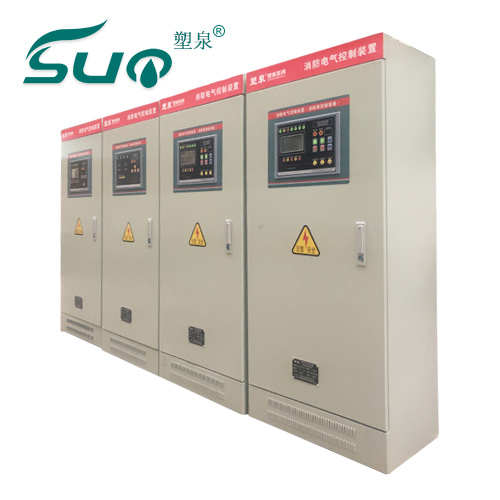

消防控制柜上所有指示灯的含义介绍


15、启动灯:红色,当控制器发出启动命令后,该灯常亮;当发出启动命令后在10s内未收到要求的反馈信号,该灯闪亮;复位控制器后,此灯熄灭。


16、延时灯:红色,此灯亮表示系统中存在延时启动的设备,具体信息见液晶显示。延时结束或复位控制器后,此灯熄灭。


17、反馈灯:红色,此灯亮表示控制器接收到外接设备的反馈信息,具体信息见液晶显示。复位控制器后,此灯熄灭。


18、警报器消音灯:黄色,当控制器发出警报音响时,按“警报器消音/启动”键该灯点亮,警报器终止发出警报。如再次按下“警报器消音/启动”键或有新的警报发生时,警报器消音指示灯熄灭,同时警报器再次发出警报声。


19、系统故障灯:黄色,当系统存储器发生故障或系统程序无法正常运行时,此灯点亮,以提示用户立即对控制器进行修复。


20、声光警报器故障灯:黄色,当系统中有声光警报器处于故障状态时,此灯点亮。


21、声光警报器屏蔽灯:黄色,当系统中存在被屏蔽的声光警报器时,此灯点亮。


22、火警传输故障/屏蔽灯:黄色,当系统中的火警传输设备发生故障时,该灯闪亮,若火警传输设备被屏蔽,则该灯保持常亮。


23、故障灯:黄色,此灯亮表示控制器检测到外部设备(探测器、模块或火灾显示盘)有故障,或控制器本身出现故障,具体信息见液晶显示。故障排除后,按“复位”键此灯熄灭。
